# Графические объекты в окне График

По умолчанию все графические объекты сохраняют последний используемый стиль. Например, если вы начертили красную пунктирную линию толщиной 3, то при следующем выборе рисования линии она будет начерчена точно с такими же настройками. Отключить сохранение последних настроек объектов можно в разделе Настройки - Основные/График.

{% hint style="info" %}
В терминале Tiger.com реализовано API для программирования собственных графических объектов. Примеры графических объектов находятся в [соответствующем разделе](https://support.tiger.com/razrabotka-dlya-tiger.trade-windows/primery-graficheskikh-obektov).
{% endhint %}

### Менеджер объектов

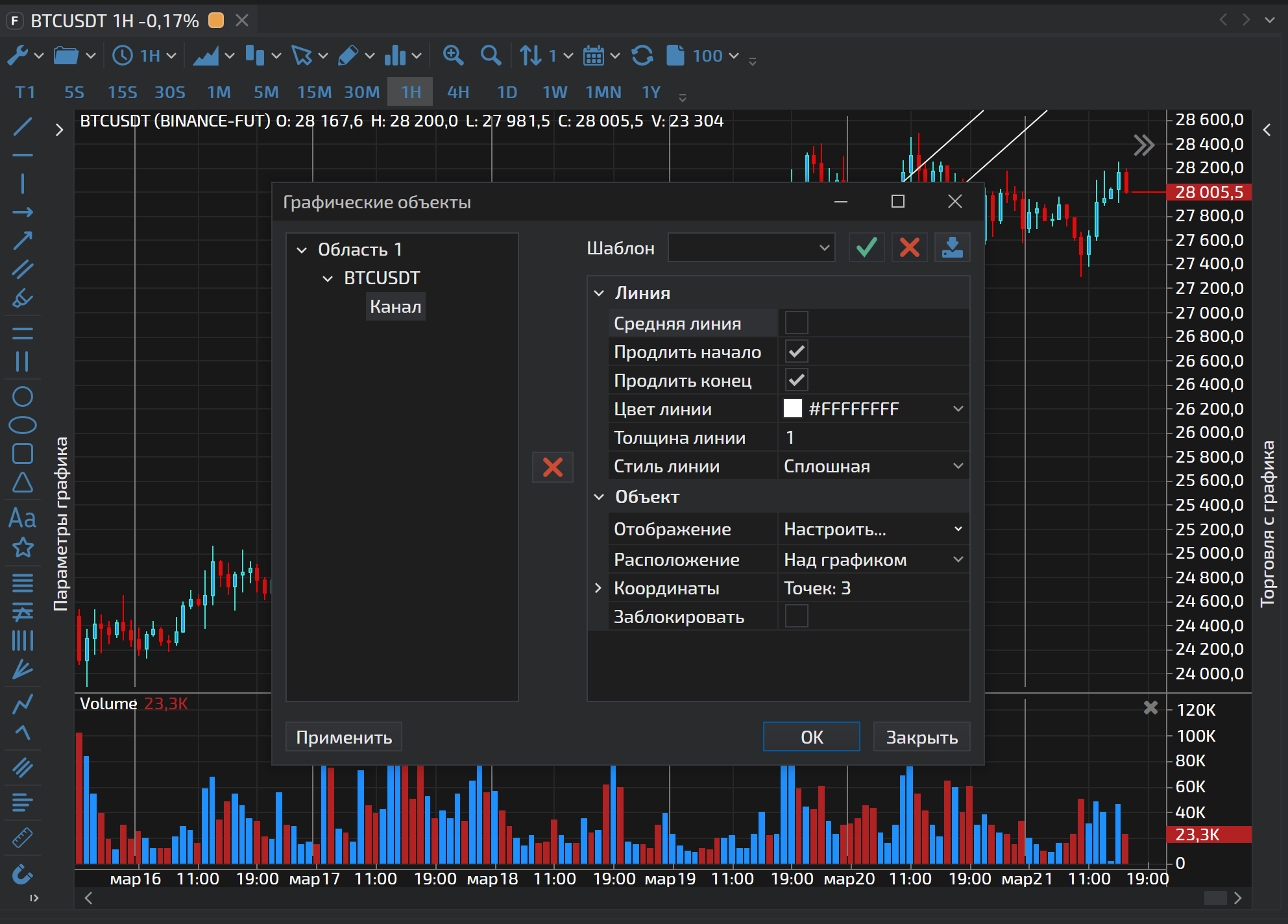

Открыть менеджер объектов можно:

* Дважды щёлкнув по объекту левой клавишей мыши
* Щёлкнув правой клавишей мыши в области графика и выбрав строчку **Менеджер объектов**.

  <figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-f0e22c760428386d7db0802d2ed529003067b79e%2Fimage.png?alt=media" alt=""><figcaption><p>Настройки канала в графических объектах</p></figcaption></figure>

В левой части окна показаны области графиков и список графических объектов в них, а также кнопка удаления выделенных графических объектов из списка.

В правой части окна показаны свойства выбранного графического объекта, которые можно редактировать.\
Чтобы сохранить настройки объекта как шаблон, нажмите на иконку. ![](https://s3-eu-central-1.amazonaws.com/euc-cdn.freshdesk.com/data/helpdesk/attachments/production/80030735210/original/9EXHqPlG6_j2VC4P4bzI6Z1agudJ5cNdEg.png?1629214102)

Во всплывающем окне введите название шаблона и нажмите кнопку **ОК**. Теперь при добавлении нового объекта из списка шаблонов вы сможете выбрать сохранённый, кроме шаблона **По умолчанию**.

## Свойства графических объектов

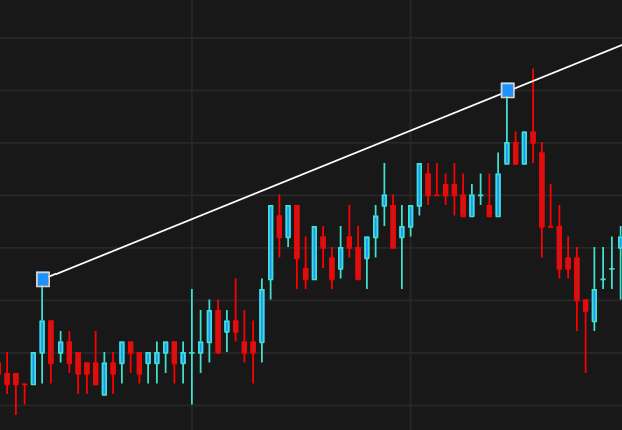

## Линия тренда

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-64af43ab04913383309d0eaa24b2d4be78cc0245%2Fimage.png?alt=media" alt=""><figcaption><p>Отображение линии тренда на Графике</p></figcaption></figure>

### Оповещение

| Название        | Описание                                                                                                  |
| --------------- | --------------------------------------------------------------------------------------------------------- |
| Оповещение      | Установка оповещения, которое сработает при пересечении линии (по умолчанию неактивно).                   |
| Мин. расстояние | Опция настройки расстояния, за которое при приближении к линии сработает оповещение (задается в пунктах). |

### Линия

| Название        | Описание                                                                                 |
| --------------- | ---------------------------------------------------------------------------------------- |
| Продлить начало | Опция, включая которую продлевается до бесконечности начало линии в сторону направления. |
| Продлить конец  | Опция, включая которую продлевается до бесконечности конец линии в сторону направления.  |

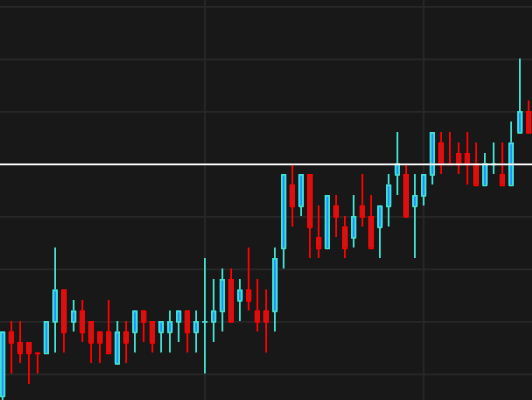

## Горизонтальная линия

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-9a9ab3caff02fc97b074d1e159c43416aa70f5b1%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

### Цена

| Название | Описание                                                             |
| -------- | -------------------------------------------------------------------- |
| Цена     | Задаётся значение точной цены, на которой будет располагаться линия. |

### Оповещение

| Название        | Описание                                                                                                  |
| --------------- | --------------------------------------------------------------------------------------------------------- |
| Оповещение      | Установка оповещения, которое сработает при пересечении линии (по умолчанию неактивно).                   |
| Мин. расстояние | Опция настройки расстояния, за которое при приближении к линии сработает оповещение (задается в пунктах). |

### Текст

| Название     | Описание                                                                                                                                                                                                                               |
| ------------ | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Текст        | Опция позволяет подписать линию, указать комментарий.                                                                                                                                                                                  |
| Расположение | Опция определяет расположение надписи относительно линии (слева сверху, слева посередине, слева снизу, по центру сверху, по центру посередине, по центру снизу, справа сверху, справа посередине, справа снизу). Надпись можно скрыть. |
| Размер       | Опция, задающая размер шрифта надписи.                                                                                                                                                                                                 |

## Вертикальная линия

![](https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-a4cdcf801b94e7d9493c41422f851979fe8f00f9%2Fimage.png?alt=media)

### Оповещение

| Название   | Описание                                                                                                        |
| ---------- | --------------------------------------------------------------------------------------------------------------- |
| Оповещение | Установка оповещения, которое сработает при условии, что цена дойдёт и коснётся линии (по умолчанию неактивно). |

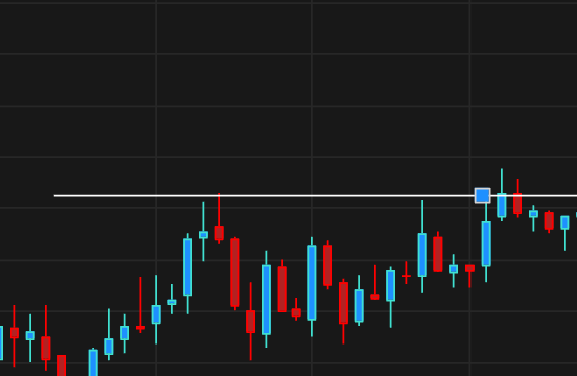

## Горизонтальный луч

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-9c045600f73dd53eaeb7c3bf67036dc1d0df3cbd%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

Имеет полностью идентичные настройки, как у **Горизонтальной линии**. Единственное отличие, что **Горизонтальный луч** имеет начало в текущем месте на графике, где будет установлен. Удобный графический объект для минимизации информационной нагрузки на левую часть графика.

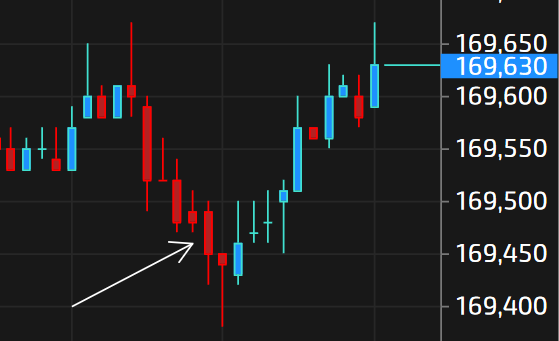

## Стрелка

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-aaca17d82f186923c0d48d4d78707dd2feea6747%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

Имеет идентичные настройки, как у **Линии Тренда**. Единственное отличие, что на конце есть стрелка.

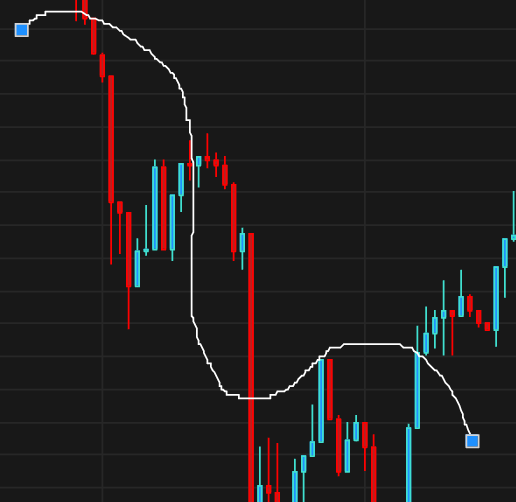

## Маркер

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-d7462a77864d7c6211be7ebbd8337bd296b9b01f%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

Позволяет рисовать фигуры произвольной формы.

Для графических объектов **Линия тренда, Горизонтальная линия, Вертикальная линия, Горизонтальный луч, Стрелка, Маркер** есть одинаковые настройки свойств:

### Линия

| Название      | Описание                                                                                                |
| ------------- | ------------------------------------------------------------------------------------------------------- |
| Цвет линии    | Задаётся цвет раскрашивания линии.                                                                      |
| Толщина линии | Задаётся толщина линии.                                                                                 |
| Стиль линии   | Задаётся стиль линии из предложенных вариантов (сплошная, штрихи, точки, штрих-точка, штрих-две точки). |

### Объект

| Название      | Описание                                                                                                                      |
| ------------- | ----------------------------------------------------------------------------------------------------------------------------- |
| Отображение   | Опция настройки условий, при которых линия будет отображаться на графике, например, выбранный таймфрейм, дельта, объем и т.д. |
| Расположение  | Выбор одного из двух вариантов: над графиком или под графиком.                                                                |
| Координаты    | Имеется возможность установить точные координаты расположения линии в области графика по оси времени и по оси цены.           |
| Заблокировать | Опция фиксирует объект на графике, чтобы он не перемещался.                                                                   |

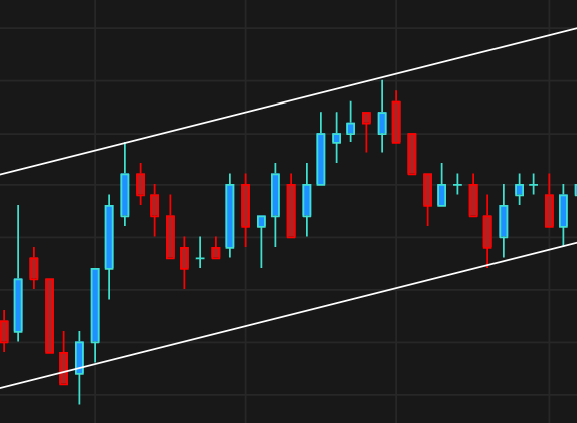

## Канал

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-3a0d095bde419d67f7a36ae8f01746a681185bc6%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

### Линия

| Название        | Описание                                                                      |
| --------------- | ----------------------------------------------------------------------------- |
| Средняя линия   | Опция включает отображение линии посередине канала.                           |
| Продлить начало | Опция продлевает до бесконечности начало границ канала в сторону направления. |
| Продлить конец  | Опция продлевает до бесконечности конец границ канала в сторону направления.  |

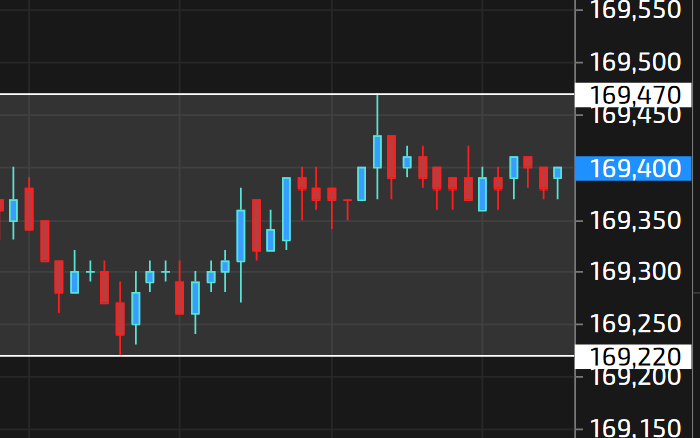

## Ценовой диапазон

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-5260363ab4fe2e6f4806f2684d579cdc8a7ea95e%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

### Цена

| Название | Описание                                                                                          |
| -------- | ------------------------------------------------------------------------------------------------- |
| Цена1    | Задаётся значение точной цены, на которой будет располагаться верхняя граница ценового диапазона. |
| Цена2    | Задаётся значение точной цены, на которой будет располагаться нижняя граница ценового диапазона.  |

### Оповещение

| Название   | Описание                                                                                           |
| ---------- | -------------------------------------------------------------------------------------------------- |
| Оповещение | Установка оповещения, которое сработает при попадании в ценовой диапазон (по умолчанию неактивно). |

### Текст

| Название     | Описание                                                                                                                                                                                                                               |
| ------------ | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Текст        | Опция позволяет подписать ценовой диапазон и указать комментарий.                                                                                                                                                                      |
| Расположение | Опция определяет расположение надписи относительно линии (слева сверху, слева посередине, слева снизу, по центру сверху, по центру посередине, по центру снизу, справа сверху, справа посередине, справа снизу). Надпись можно скрыть. |
| Размер       | Опция, задающая размер шрифта надписи.                                                                                                                                                                                                 |

### Граница

| Название      | Описание                                                                                                |
| ------------- | ------------------------------------------------------------------------------------------------------- |
| Граница       | Опция включает/выключает отображение границ диапазона.                                                  |
| Цвет линии    | Задаётся цвет раскрашивания линии.                                                                      |
| Толщина линии | Задаётся толщина линии.                                                                                 |
| Стиль линии   | Задаётся стиль линии из предложенных вариантов (сплошная, штрихи, точки, штрих-точка, штрих-две точки). |

### Фон

| Название  | Описание                                             |
| --------- | ---------------------------------------------------- |
| Фон       | Опция включает/выключает отображение фона диапазона. |
| Цвет фона | Задаётся цвет раскрашивания фона.                    |

### Объект

| Название      | Описание                                                                                                                      |
| ------------- | ----------------------------------------------------------------------------------------------------------------------------- |
| Отображение   | Опция настройки условий, при которых линия будет отображаться на графике, например, выбранный таймфрейм, дельта, объём и т.д. |
| Расположение  | Выбор одного из двух вариантов: над графиком или под графиком.                                                                |
| Координаты    | Можно установить точные координаты расположения линии в области графика по оси времени и по оси цены.                         |
| Заблокировать | Опция фиксирует объект на графике, чтобы он не перемещался.                                                                   |

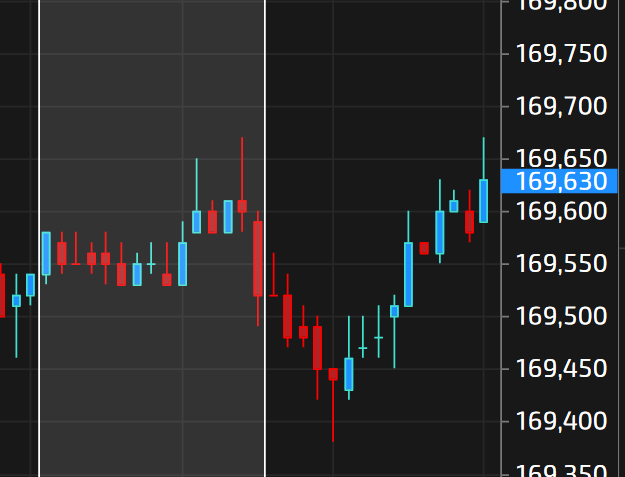

## Временной диапазон

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-722e219b4d21fd4f2a2c9c4d6847c968dcce559f%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

## Круг

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-609e9d394d7c7ca168bf93589133ccc20238ab72%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

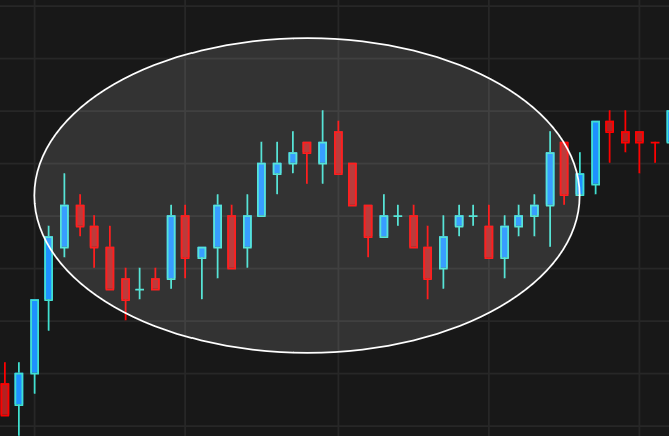

## Эллипс

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-8fd4d8c1951de3ee211bed28cc1e6f462de8dd15%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

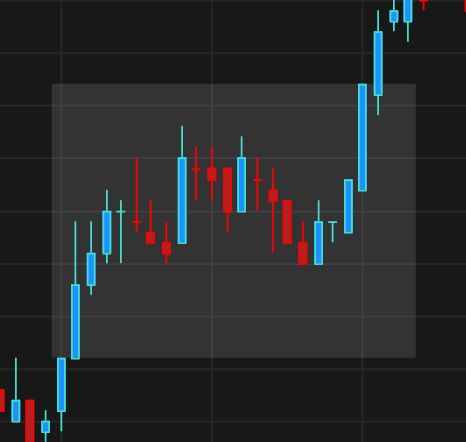

## Прямоугольник

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-92728e768134f3511ac9ca3e3acdfbcd726f18c5%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

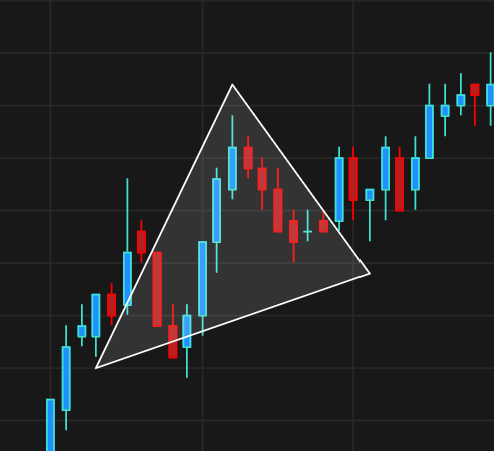

## Треугольник и Текст

<figure><img src="https://1274720096-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FhzNfRGfbNL2dtrsyOTEL%2Fuploads%2Fgit-blob-a21d27fbf0189471437eda4f502cbb70fcd91eea%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

### Граница

| Название      | Описание                                                                                                |
| ------------- | ------------------------------------------------------------------------------------------------------- |
| Граница       | Опция включает/выключает отображение границ.                                                            |
| Цвет линии    | Задаётся цвет линии.                                                                                    |
| Толщина линии | Задаётся толщина линии.                                                                                 |
| Стиль линии   | Задаётся стиль линии из предложенных вариантов (сплошная, штрихи, точки, штрих-точка, штрих-две точки). |

### Фон

| Название  | Описание                                   |
| --------- | ------------------------------------------ |
| Фон       | Опция включает/выключает отображение фона. |
| Цвет фона | Задаётся цвет фона.                        |

### Объект

| Название      | Описание                                                                                                                     |
| ------------- | ---------------------------------------------------------------------------------------------------------------------------- |
| Отображение   | Опция настройки условий, при которых линия будет отображаться на графике, например выбранный таймфрейм, дельта, объем и т.д. |
| Расположение  | Выбор одного из двух вариантов: над графиком или под графиком.                                                               |
| Координаты    | Имеется возможность установить точные координаты расположения линии в области графика по оси времени и по оси цены.          |
| Заблокировать | Опция фиксирует объект на графике, чтобы он не перемещался.                                                                  |

Вы можете заблокировать от перемещений на графике и изменений настроек все графические объекты. Для этого на панели рисования нажмите кнопку **Заблокировать все объекты**. Также вы можете на время скрыть все графические объекты с графика, нажав на кнопку **Скрыть все объекты**. Если повторно нажать на кнопку, объекты снова появятся на графике.

![](https://s3-eu-central-1.amazonaws.com/euc-cdn.freshdesk.com/data/helpdesk/attachments/production/80074165120/original/i7qsw09n_6ZlFzgIl-8CSB1Nk1SkIVAuhg.png?1643883610)

Если выделить курсором мыши любой графический объект, появляется панель быстрого редактирования параметров. В ней можно изменить цвет и стиль линии, толщину линии, отображение и цвет заливки замкнутой области. Через панель быстрого редактирования можно попасть в раздел всех настроек объекта, а также заблокировать объект на графике.

<figure><img src="https://s3-eu-central-1.amazonaws.com/euc-cdn.freshdesk.com/data/helpdesk/attachments/production/80074165433/original/dwjXDcaPdmSW--iL7LDx5BZ3R5o5KRWsPg.png?1643883629" alt=""><figcaption></figcaption></figure>
